Keil 5 STM32 编写准备工作

Keil 5 STM32 编写准备工作

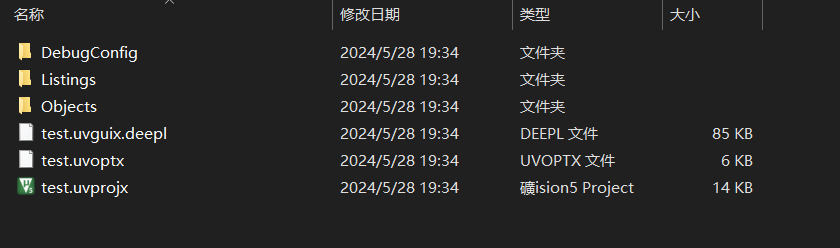

  • 新建工程时，keil5会自动创建以下文件，其他提到的文件夹需要在此目录下自己新建

  • Library文件夹里面包含的46个文件，其中23个是库函数的源文件，23个是库函数的头文件。这些文件不需要修改

    • 这23个文件名称相同，源文件的后缀是.c，头文件的后缀是.h

    • misc是内核的库函数，其他的是外设库函数

    • 文件的路径：

      固件库→STM32F10x_StdPeriph_Lib_V3.5.0→Libraries→STM32F10x_StdPeriph_Driver→inc(头文件)、src（源文件）

  • Start文件夹（工程里）里面包含6个文件，是启动文件。这些文件不需要修改

    • Start文件夹中存放的不止这些文件，但是只添加了这些文件到工程中

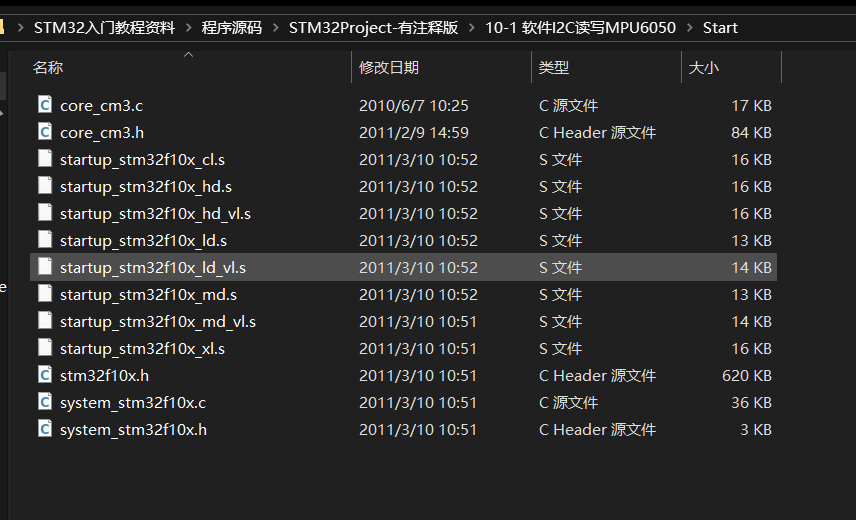

    • Start文件夹中有13个文件，分别是

      1. GUJIANKU\STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm中的所有文件（8个）
      2. GUJIANKU\STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x中的所有.c、.h后缀的文件（3个）
      3. 固件库\STM32F10x_StdPeriph_Lib_V3.5.0\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport（2个）

微信图片_20240528222652

  • User文件夹是我们重点关注的文件夹，经常修改

    微信图片_20240528222629

    • User文件夹往往有main.c这一文件，这是我们程序的主逻辑，经常修改，可用外置编辑器打开并编辑
    • 库函数刚刚添加完往往不能直接使用，需要添加一个configuration文件（stm32f10x_conf.h）用来配置库函数头文件的包含关系，另外还有用来参数检查的函数定义（这是所有库函数都需要的）
    • 还需要添加两个interrupt文件(stm32f10x_it.c、stm32f10x_it.h)用来存放中断函数
    • 这些文件的路径是

​ 固件库→STM32F10x_StdPeriph_Lib_V3.5.0→Project→STM32F10x_StdPeriph_Template

  • 创建工程的其他操作
    • 工程选项上添加文件夹的头文件路径
      • 魔术棒→C/C++→IncludePaths→点击右边三个点的按钮→右上角4个按钮最左边的按钮点击，新建路径→点击右边三个点的按钮把Start、User、Library文件夹的路径添加进来
    • 配置调试器
      • 魔术棒→Debug→右半边的Use左边的圆点选中→选择ST-Link Debugger→选择Settings→Flash Download→reset and run选中
    • 添加main.c文件的时候记得把Location改成User文件夹
    • 插入头文件可以右键insert
    • 文件的最后一行必须是空行
    • 添加宏定义（添加之后才能包含标准外设库，也就是库函数）
      • 在头文件右键
      • 打开文件
      • 滑倒最下面看到#ifdef语句，这是一个条件编译语句
      • 复制#ifdef后面的字符串
      • 魔术棒→C/C++→Define栏粘贴字符串
    • 点击魔术棒右边的箱子一样的按钮，可以调剂菜单栏中不同文件夹的前后顺序，一般是把User文件夹放在最后
    • 在工程里新建文件夹的操作和物理上的操作是独立的
